产品概述

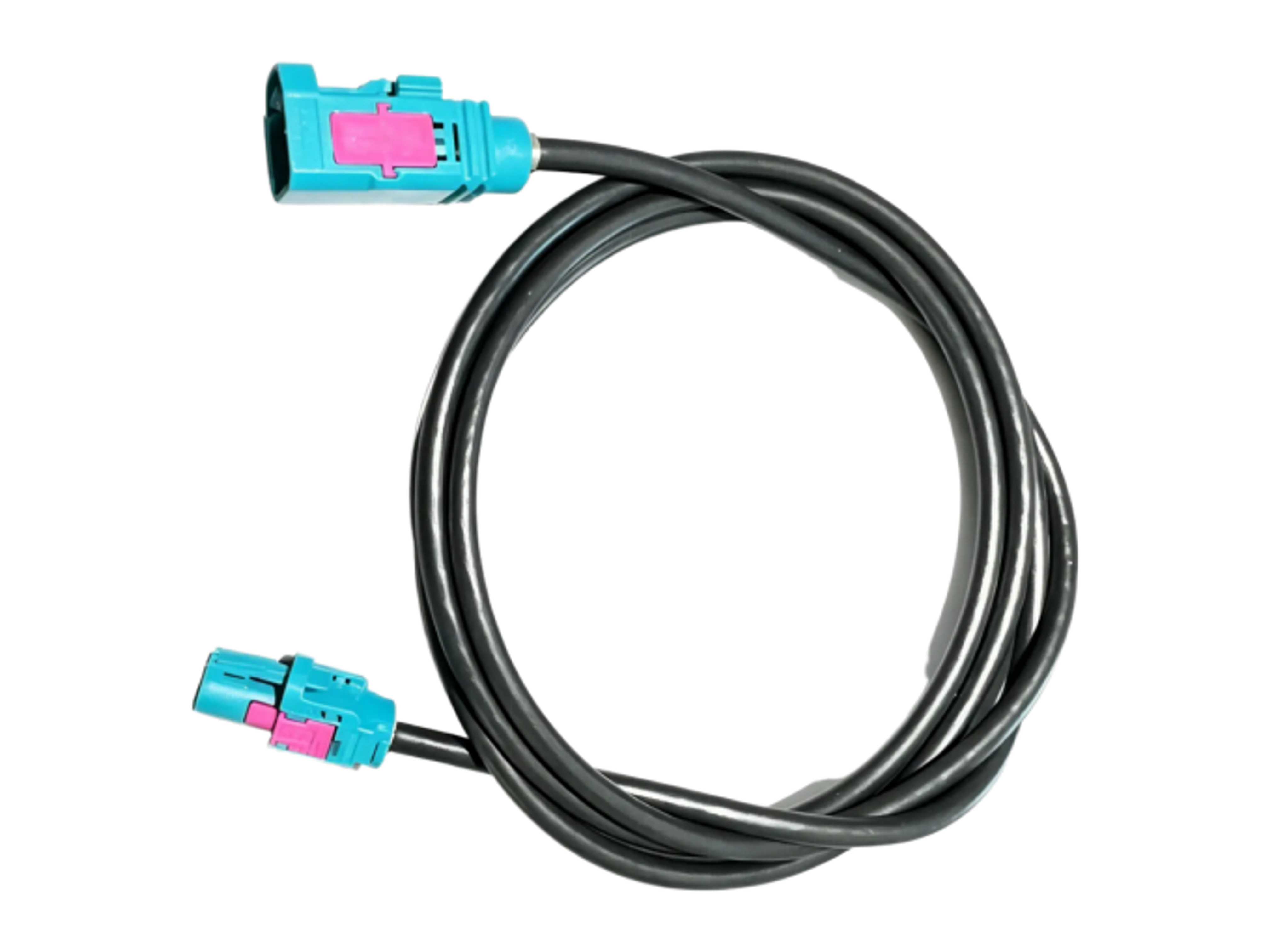

我们的 FAKRA 线缆组件是采用 FAKRA 连接器端接的高品质同轴线缆解决方案,专为汽车与工业射频信号传输而设计。产品符合 USCAR、LV 214 与 ISO 20860 等国际标准,通过先进的设计确保连接可靠、信号损耗极低,并能抵御严苛的工作环境。无论是车载信息娱乐、ADAS(高级驾驶辅助系统)、GPS 导航还是天线连接,我们的 FAKRA 线缆都能为当今数据驱动的车辆提供可靠方案。
核心特性与优势
- 出色的高频性能:支持 DC 至 6 GHz 的频率范围(视线缆与连接器组合而定)以及最高 8 Gbps 的数据速率,保障 GPS、5G、V2X(车联网)与高清相机系统高速信号的流畅传输。微型同轴线缆(MCA)设计带来优异的高频表现,是自动驾驶与无线通信应用的理想之选。
- 卓越的屏蔽能力:采用中心导体、绝缘层、铝箔、编织屏蔽层与外护套的多层结构,有效阻隔外部电磁干扰(EMI)并防止内部信号泄漏,即使身处现代车辆复杂的电磁环境也能确保信号稳定、准确。
- 安全防错的连接:FAKRA 连接器配备独特的颜色编码、键位防呆与主副双锁扣系统,防止误插并确保牢固贴合。锁扣机构在正确插接时提供声音与手感反馈,经受车辆振动与冲击,避免运行中松脱。
- 车规级耐用性:可在 -40°C 至 +105°C 的极端温度下工作,具备优异的耐候、抗老化与抗冲击性能,能够承受车载使用中的温度波动、潮湿与机械应力,确保长期可靠运行。
- 小型化轻量化设计:随着车载电子设备集成度不断提高,我们的 FAKRA 线缆采用紧凑轻量的结构,节省安装空间并减轻车重;柔性设计便于在狭小空间内布线,优化整车线束布局。
- 全球标准兼容:遵循全球 FAKRA 标准,提供 13 种机械与颜色编码(外加一种中性编码),便于在不同车载电子设备间识别与兼容。标准化设计简化了安装、维护与更换,降低运营成本。
可选长度
我们提供三种标准线缆长度以适配不同安装布局:1 米 / 5 米 / 10 米。可根据需求定制长度。
技术规格
| 规格项 |
参数 |
| 特性阻抗 |
50 欧姆(可按需提供 60 欧姆与 75 欧姆) |
| 频率范围 |
DC 至 6 GHz(视线缆而定) |
| 数据速率 |
最高 8 Gbps |
| 工作温度 |
-40°C 至 +105°C |
| 连接器类型 |
FAKRA(颜色编码、键位防呆、锁扣机构) |
| 连接器形态 |
直式与弯式 |
| 支持线缆类型 |
RG-58、RG-174、RG-316 及车规级同轴线缆 |
| 额定电压 |
335 伏特 RMS 连续 |
| 插拔次数 |
最多 100 次 |
| 测试规范 |
经耐高压与导通测试保证质量 |
典型应用
- 车载信息娱乐系统:连接卫星广播、数字音频与电视信号,确保清晰稳定的播放体验。
- ADAS 与相机系统:将后视、前视与环视相机连接至主机或 ADAS 计算机,支撑安全驾驶与自动驾驶功能。
- GPS 与车联网:以极低损耗传输 GNSS 信号,确保精准的实时定位与可靠的车载数据传输。
- 天线连接:将 AM/FM、LTE/5G 与 V2X 天线可靠接入车载系统,实现流畅的无线通信。
- 传感器集成:用于胎压监测、雷达与 V2X 通信系统,确保车辆安全数据的准确传输。
- 工业运输:适用于工业车辆的导航与通信系统,满足与车载应用同样严苛的耐用性与性能标准。
定制方案
我们理解每个应用都有独特需求。工程团队可提供按需定制的 FAKRA 线缆组件,包括定制线长、连接器方向(直式或弯式)、屏蔽方案以及 IP67 密封版本(按需提供)。我们还提供热缩套管、标签、射频测试等增值服务并出具电气性能记录,确保线缆组件完全匹配您的项目需求。
质量保证
质量是产品的核心。所有 FAKRA 线缆组件均经过含耐高压与导通测试在内的严格质量控制流程,确保性能可靠并符合国际标准。我们致力于交付满足最严苛车载与工业需求的产品,为客户带来长期耐用与安心保障。
