1. 概述

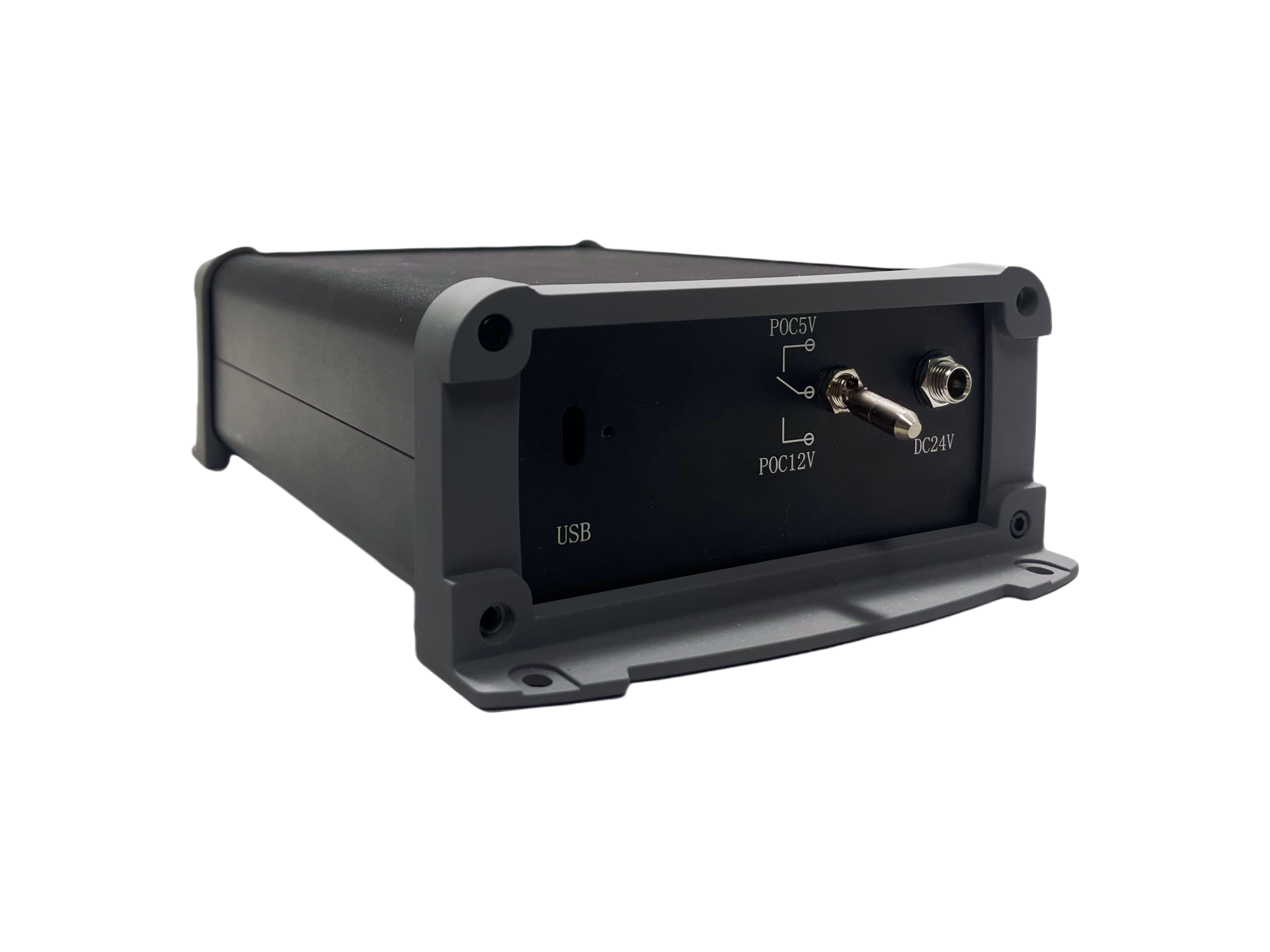

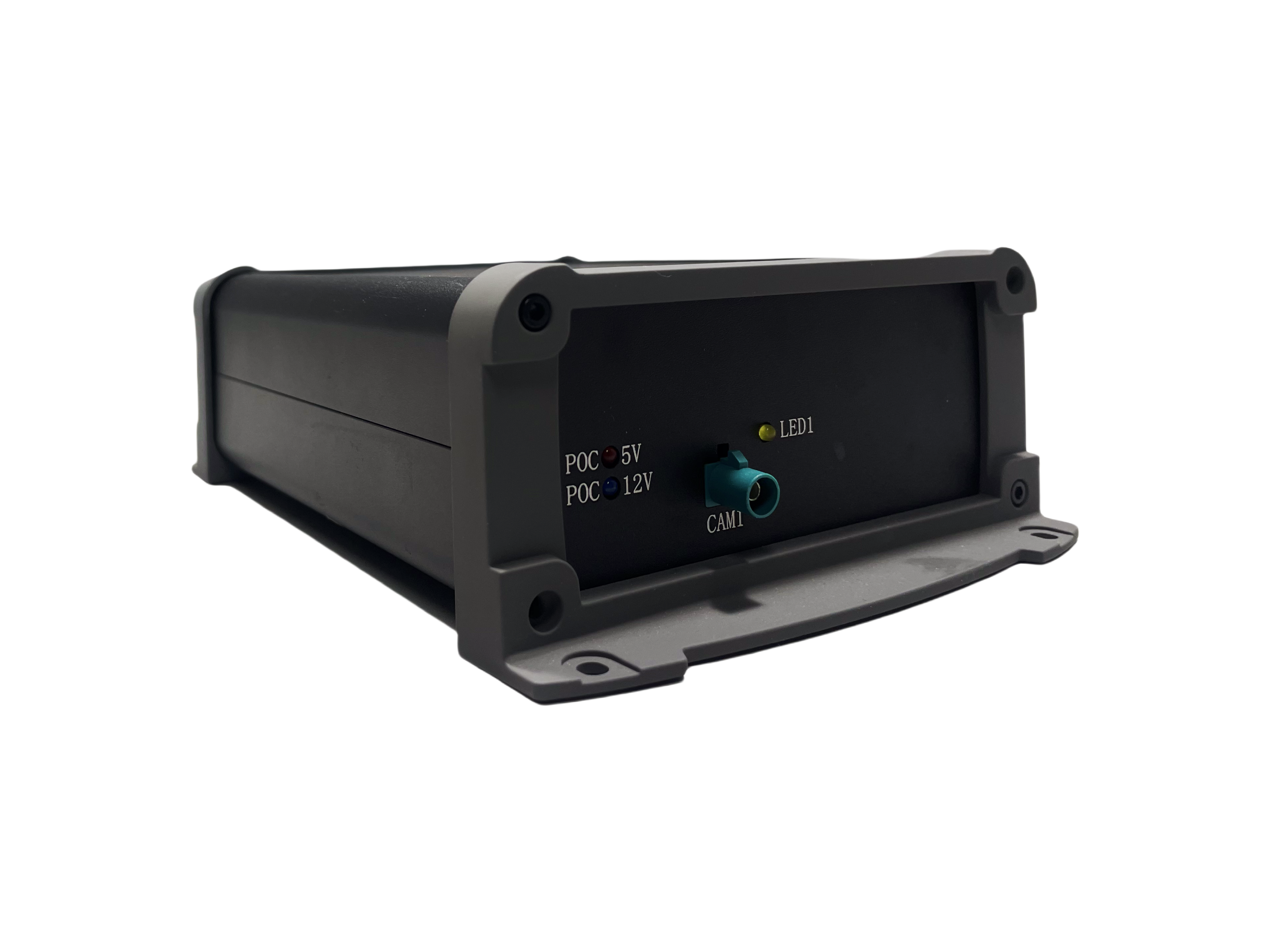

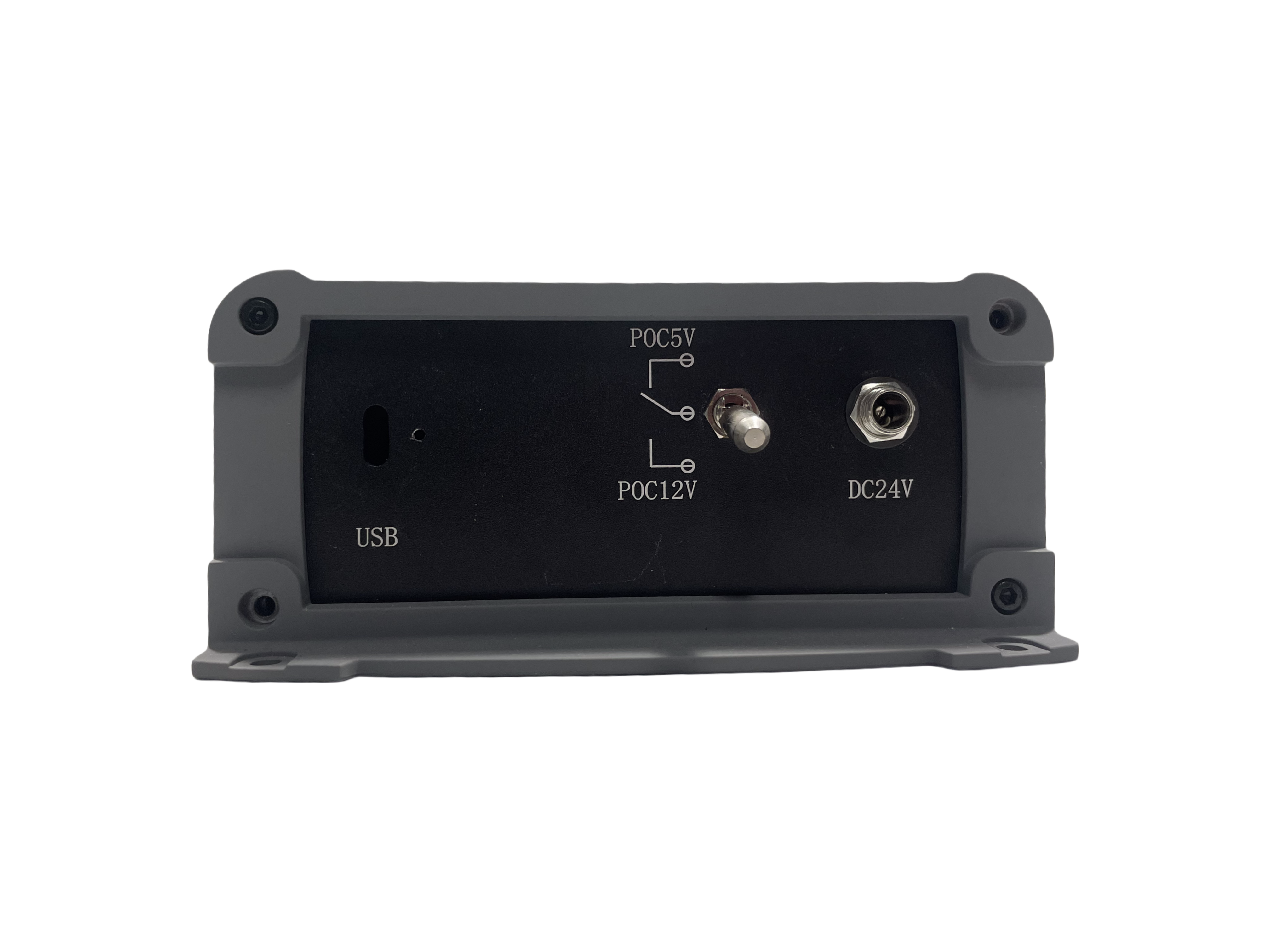

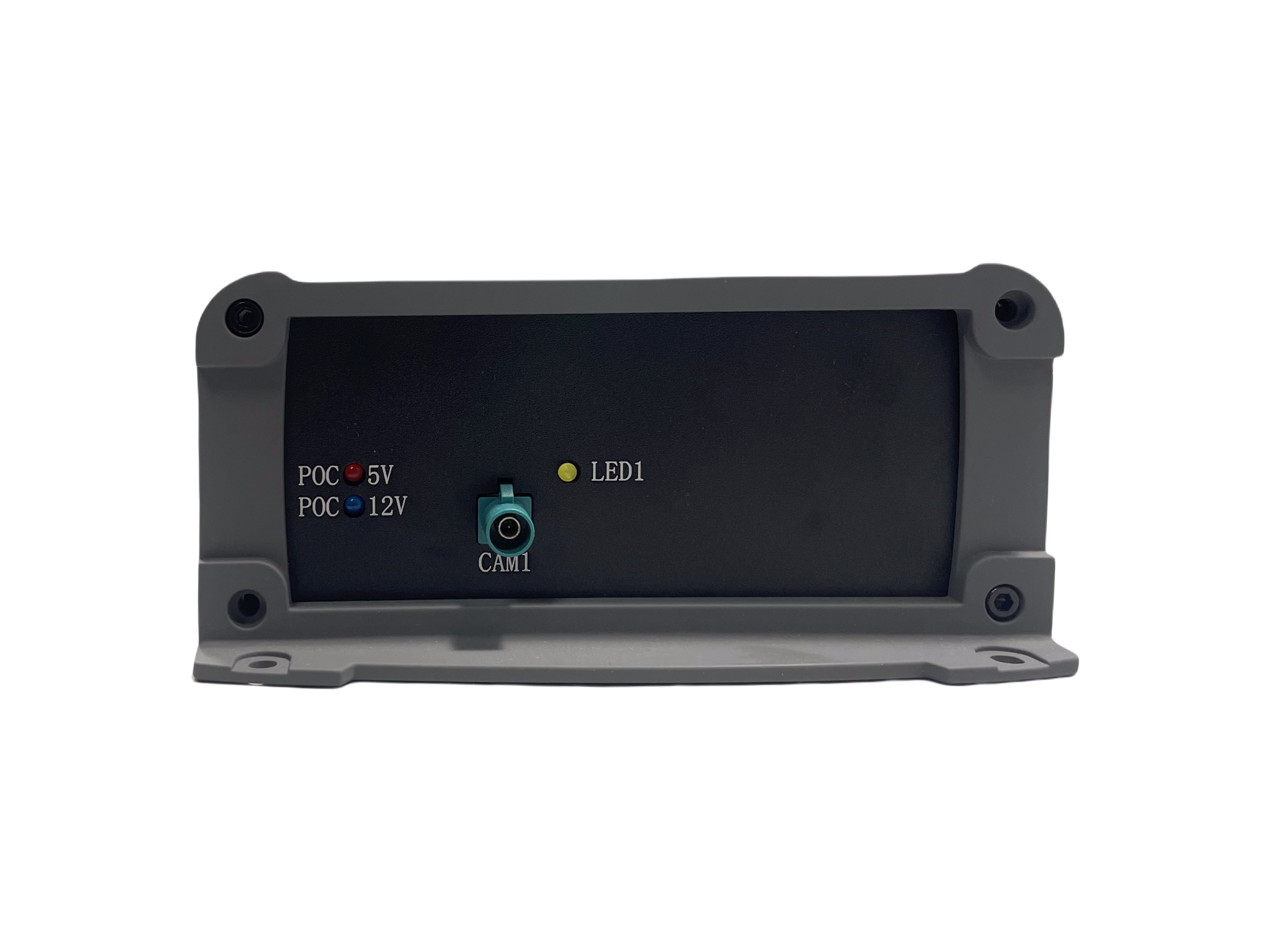

ECFG-S1 是 ECFG 系列的单通道开放系统相机测试工具,专为低代码点亮您自己的相机模组而打造。解串器与图像传感器通过开放的低代码配置完成初始化,客户自选的 SerDes 和传感器组合即可快速点亮——覆盖相机开发测试、产线质量检测,并通过高品质 FAKRA 连接器完成烧写/EEPROM 编程。
采集的视频数据经高带宽链路传输:被测相机通过 MIPI D-PHY 4 lanes(每 lane 2.4 Gbps)采集,RAW 视频流经 USB 3.2 Type-C 输出,最高支持 1700万像素 @ 30 fps。产品内置多品牌解串器适配——支持 MAX9296(GMSL2)、MAX96792(GMSL2/3)与 TI DS90UB954/DS90UB9702(FPD-Link),解串器也可定制更换。
ECFG 系列专注于用低代码点亮客户自己的模组。如需配合 EC-SDC 系列相机即插即用、板载 AI 算力与 UGrab V2,请了解 RobooPi P53NVNA AI 计算盒。
2. 产品特性
3. 规格参数
| 产品型号 | ECFG-S1 |
| 整机尺寸 | 205 mm × 160 mm × 48 mm |
| 通道数 | 单路 FAKRA 相机模组接入 |
| MIPI 接口带宽 |
MIPI D-PHY 4 lanes @ 2.4 Gbps/lane 最高 1700万像素 @ 30 fps |
| 视频流输出 | USB 3.2 Type-C |
| 工作环境 | 温度 0°C ~ 50°C |
| 主机系统 | Ubuntu 18.04、Windows 10、Windows Server 2016 |
| 解串器型号 | *可定制:GMSL2:MAX9296;GMSL3:MAX96792;FPD-Link:TI DS90UB954、DS90UB9702 |
| 供电电压 |
DC 24 V 电源防反接保护 电压异常时 LED 指示 |
| POC 电压 |
4~16 V,可定制调压(步进 0.1 V) 单路最大输出电流 800 mA 约 1 A 短路与过流保护 单路电流通断控制 单路电压电流测试(精度 ±1%) |
| 基本功能 |
支持单通道与四通道 RAW 流输出 支持解串与传感器配置的开放低代码 支持帧率统计、电压电流监控 POC 模组供电 自定义 GPIO 扩展 USB 转 I2C 接口转换器 Flash、EEPROM 编程 |
| 开发集成 |
SDK 开发套件支持 UGrab GUI 交互软件支持 |
4. 解串器选型
| 型号 | 解串器 | 备注 |
| S1-9296 | MAX9296(GMSL2) | GMSL2 FAKRA 相机模组的标准配置 |
| S1-96792 | MAX96792(GMSL2/3) | 选配,适用于 GMSL2/GMSL3 相机模组 |
| S1-954 | TI DS90UB954(FPD-Link) | 选配,适用于 FPD-Link 相机模组 |
| S1-9702 | TI DS90UB9702(FPD-Link) | 选配,适用于 FPD-Link 相机模组 |
解串器可定制更换,I2C 与 GPIO 分配也可按需调整。详情请咨询您的销售顾问。
5. 开发集成
6. 相关案例与博客
7. 联系我们获取详细产品规格书。
本产品交期为 30 个工作日。
8. 常见问题
问:ECFG-S1 的用途是什么?
答:它是一套面向车规相机量产测试的单通道开放系统:覆盖 GMSL 或 FPD-Link 接口相机模组的开发测试、产线质量检测与 Flash/EEPROM 编程。
问:支持哪些解串器?
答:MAX9296(GMSL2)为标准配置;MAX96792(GMSL2/3)与 TI DS90UB954/DS90UB9702(FPD-Link)为选配。解串器可定制更换。
问:能测试哪些相机?
答:任何带 GMSL2/3 或 FPD-Link 串行器的 FAKRA 相机模组,包括您自己设计的模组——SerDes 与传感器配置通过开放低代码完成点亮。如需配合 EC-SDC 系列相机即插即用,RobooPi P53NVNA AI 计算盒是匹配的选择。
问:如何给被测相机供电?
答:POC 模组提供 4~16 V 供电(0.1 V 步进可调),单路最高 800 mA,具备约 1 A 短路与过流保护、逐路通断控制,电压电流测量精度 ±1%。整机由 DC 24 V 供电,带防反接保护。
问:附带哪些软件?
答:SDK 开发套件与 UGrab GUI 交互软件;解串器与传感器通过开放低代码配置完成初始化。
问:交期多久?
答:本产品交期为 30 个工作日。
欢迎联系我们获取详细规格与软件演示。
